Calcular rapidamente o valor em Ohms dos anéis coloridos de uma resistência

Uma resistência é um componente elétrico usado em circuitos elétricos. Este componente é amplamente utilizado no campo da eletrônica.

Para descobrir o valor em ohms de uma resistência é necessário observar o código dos anéis de cores. Este site converte as diferentes cores dos anéis deste componente elétrico em ohms, valor compreensível pelos humanos.

Os anéis de cor da resistência

Existem vários tipos de resistores com 3, 4, 5 ou 6 anéis de cor. As cores têm um significado diferente dependendo da quantidade e posicionamento dos anéis.

Resistores 3 cores (anéis)

Resistência elétrica com 3 anéis de código de cores

Nesse caso, a tolerância é de 20%.

Resistores de 4 cores (anéis)

Resistência elétrica com 4 anéis de código de cores

Resistência de 5 cores (anéis)

Resistência elétrica com 5 anéis de código de cores

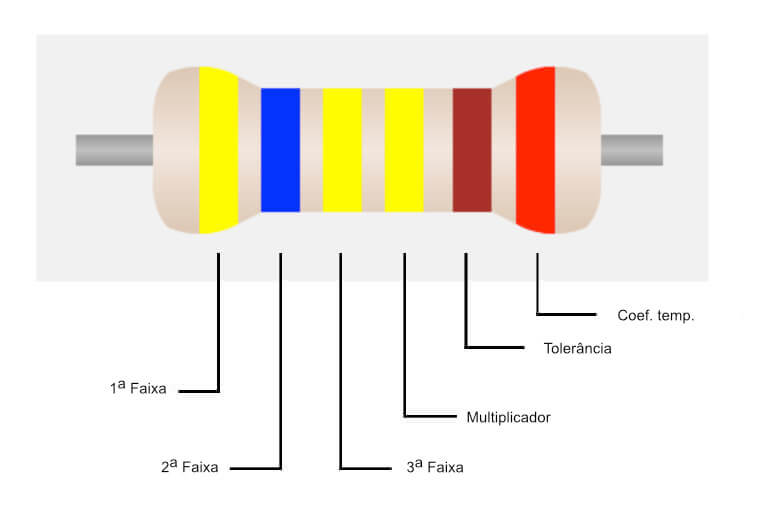

Resistência de 6 cores (anéis)

Résistance électrique avec 6 anneaux de code couleurs

Multiplicador, tolerância e coeficiente de temperatura

Definição do multiplicador

Para saber o valor em ohms, é necessário converter o código de cor dos anéis em número e multiplicá-lo pelo multiplicador.

Exemplo: Vermelho (2), Preto (0), Vermelho (x100) = 20 * 100 = 2000 ohms.

Definição de tolerância

A tolerância corresponde à exatidão do valor em ohms. É expresso em ohms e permite conhecer o valor mais baixo e o valor mais alto.

Definição do coeficiente de temperatura

O coeficiente de temperatura é expresso em ppm / ° C e indica a diferença em ohms que existe quando a temperatura externa aumenta ou diminui.

Qual é o objetivo d'uma resistência?

Uma resistência se opõe à passagem de uma corrente e reduz a intensidade dessa corrente num circuito elétrico. A unidade de medida de um resistor é o ohm.

Funcionamento da resistência

Num circuito elétrico, se a tensão de um gerador não muda, quanto maior a resistência, menor a corrente.

Exemplo

A tensão, a intensidade da corrente e a resistência (em ohms) estão relacionadas. É fácil calcular uma das medidas se soubermos as outras duas com à seguinte fórmula: tensão = resistência x intensidade da corrente.

Num circuito elétrico com um gerador de 1 volt e uma resistência de 100 ohm, a corrente será de 0,01 ampere. Se a resistência for substituída por 200 ohms, a corrente cai para 0,005 ampères.
